駐車システムの設置プロセス: 現場評価から試運転まで

施設インフラの最新化には、単なる舗装とストライプ以上のものが必要です。従来のロットから高密度または自動セットアップへの移行は、複雑なエンジニアリングおよび IT 統合プロジェクトです。計画が不十分な導入は、深刻なコスト超過、施設のダウンタイムの延長、構造的な非互換性、およびエンドユーザーの不満を招くソフトウェア遅延の問題につながります。に対する厳格で段階的なアプローチが、 駐車システムの設置 プロジェクトのリスクを軽減する唯一の実証済みの方法です。このプロセスは、最初の実現可能性監査と過去のサイトのレビューから最終的な機械の試運転にまで及びます。これらの手順を正しく実行すると、構造的な安全性、機械的信頼性、シームレスなソフトウェア統合が保証されます。このガイドでは、導入を成功させるために必要な技術的なマイルストーン、コンプライアンス要件、ベンダーの評価基準を詳しく説明します。

• サイト固有のエンジニアリングには交渉の余地はありません: 駐車システムの設置を成功させるには、構造的な耐荷重、空間的制約、および電力の利用可能性を決定するための包括的な初期サイト評価が必要です。

• ハードウェアとソフトウェアは早期に調整する必要があります: ローカル データ処理と自動機械スタッカのためのエッジ コンピューティングを統合するには、ネットワークの遅延や機械的なボトルネックを防ぐために並行して計画する必要があります。

• 段階的なコミッショニングによるリスクの軽減: 運用の信頼性を確保するには、施設の引き渡し前に厳格なコンポーネントレベルのテスト、負荷テスト、および安全性コンプライアンスチェックを完了する必要があります。

• ベンダーの選択がプロジェクトの成功を左右する: 業界標準の設計ガイド、透明性の高い方法論、およびインストール後のサービス レベル アグリーメント (SLA) への準拠に基づいてインストール パートナーを評価することは、長期的な ROI にとって重要です。

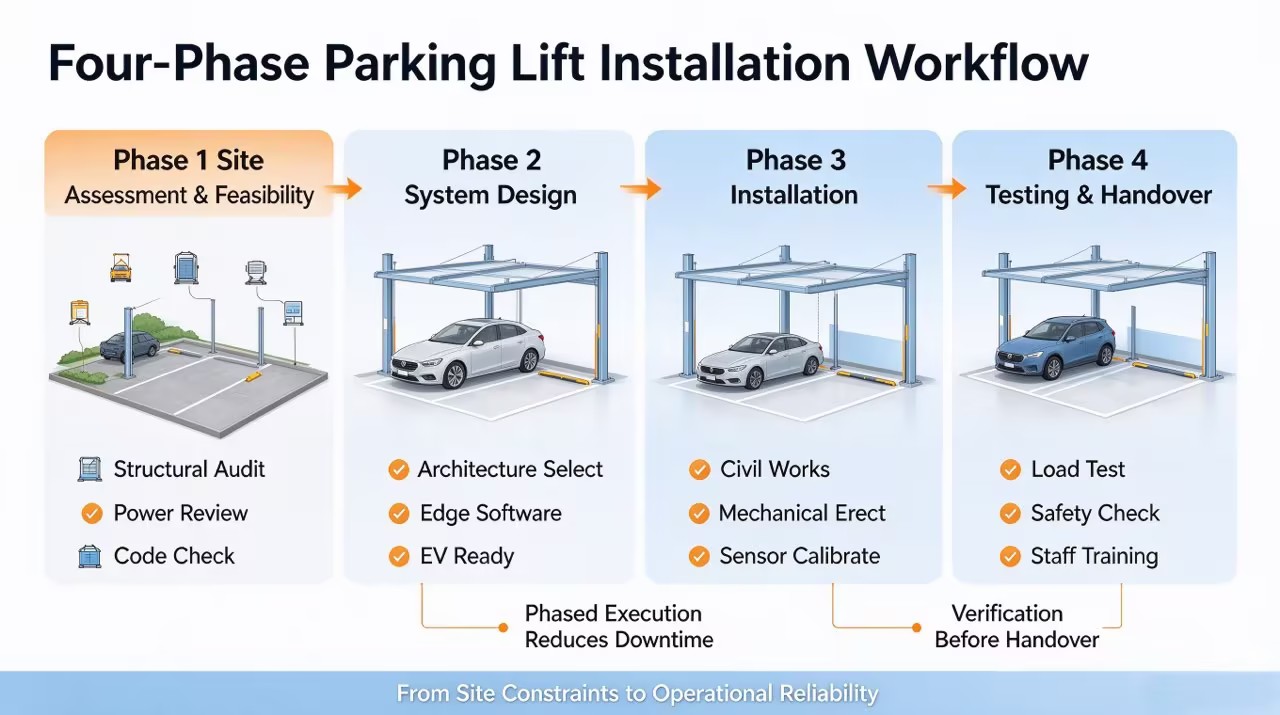

ステージ 1: 完全な現場検査と実現可能性調査

駐車システムの実現可能性調査では、機器の設置前に構造条件、利用可能なスペース、電気容量、規制要件を評価します。徹底的な現場評価は、開発者が技術的な制約を特定し、プロジェクトコストを見積もり、適切な機械式または自動式駐車ソリューションを選択するのに役立ちます。

構造的および空間的評価

機械式駐車システムの設置には、天井高さ、柱間隔、回転半径、基礎強度、車両寸法を正確に測定する必要があります。ピット型システムでは、地下水と土壌の評価も必要です。構造エンジニアは、掘削、固定、または機器の設置の前に、耐荷重能力と既存のユーティリティを確認する必要があります。

規制遵守と文書のレビュー

駐車システムに準拠するには、建築許可、構造図、区画規制、および該当する防火要件を確認する必要があります。プロジェクト チームは、既存のユーティリティの場所を確認し、提案された設置が地域の機械的、電気的、およびアクセシビリティの基準を満たしているかどうかを確認する必要があります。早期の文書レビューは、建設の遅れや高コストの設計変更を防ぐのに役立ちます。

インフラストラクチャと電力要件

自動駐車システムには、昇降モーター、制御パネル、センサー、通信機器のための信頼性の高い電気インフラが必要です。エンジニアは、ピーク電力需要、配電、緊急手順、およびネットワーク要件を評価する必要があります。停電中に運転を継続したり、車両を制御して回復したりする必要がある場合には、バックアップ電源が必要になる場合があります。

ステージ 2: エンジニアリングおよび駐車システムの設計

駐車システムのエンジニアリング設計には、適切な機器の選択、車両の移動の計画、安全制御の構成、および将来の拡張の準備が含まれます。最適なソリューションとは、駐車能力、取り出し効率、設置の複雑さ、長期的な運用コストのバランスを取る必要があります。

適切なアーキテクチャの選択

機械式および自動式駐車システムは、さまざまなレベルの収容能力、自動化、設置の複雑さを提供します。 2 レベルの駐車リフトは、車両の保管場所を増やすための比較的簡単なソリューションを提供し、自動タワー、シャトル、およびマルチレベル システムは、より高密度の開発をサポートします。

さまざまなプロジェクト構成に対応するMutrade の 機械式駐車リフト と 自動駐車システムをご覧ください 。

駐車システム設計の比較

ソフトウェアとエッジ コンピューティングの統合

自動駐車制御システムは、PLC、センサー、および互換性のあるソフトウェアを使用して、車両の位置決め、持ち上げ、および回収操作を調整します。ローカル制御は時間に敏感な機器の機能をサポートし、オプションの管理プラットフォームは監視とレポートを提供します。アクセス制御や建物管理システムを統合する場合は、ネットワークのセキュリティと互換性を考慮する必要があります。

将来性: EV の充電と拡張性

EV 対応パーキング システムには、適切な電気容量、充電装置の安全な配置、および適切なケーブル管理が必要です。移動プラットフォームでは、充電がサポートされている特殊な電源接続が必要になる場合があります。モジュール式レイアウトと予約されたインフラストラクチャは、開発者が将来の車両需要とシステム拡張に対応するのにも役立ちます。

ステージ3：パーキングシステム設置工事

機械式駐車システムの設置には、土木準備、構造組み立て、電気接続、および制御システムの構成が含まれます。適切な設置順序は、機器の調整、動作の安全性、長期的な信頼性を確保するのに役立ちます。

土木工事と構造物の準備

駐車システムの土木工事には、敷地の準備、掘削、基礎工事、アンカーの設置が含まれます。ピット式システムの場合は、掘削深さ、排水、防水について追加の考慮が必要です。コンクリートの強度と構造仕様は、選択した機器のエンジニアリング要件を満たしている必要があります。

インストールの主な段階は次のとおりです。

さまざまな設置構成については、 Mutrade の 機械式駐車リフトをご覧ください。

機械的および電気的配置

駐車装置の設置には、鉄骨フレーム、昇降プラットフォーム、モーター、トランスミッション部品の組み立てが含まれます。正確な位置合わせにより、振動や機械的摩耗が軽減されます。次に、電気技術者は、メーカーの仕様に従って、電源、PLC コントローラー、安全回路、および駆動システムを接続します。

ネットワークインフラストラクチャとセンサーのキャリブレーション

自動駐車システムの制御は、センサーを利用して車両の位置、機器の動き、安全な動作条件を監視します。設置中に、技術者は互換性のある検出デバイスを構成し、センサーを調整して車両の寸法とプラットフォームの位置を特定します。オプションの LPR カメラとデジタル管理システムには、追加のネットワーク統合が必要になる場合があります。

高密度駐車アプリケーション向けの Mutrade の 自動駐車システムを探索してください。

ステージ 4: テスト、チューニング、最終的なシステムの引き継ぎ

駐車システムの試運転では、機械コンポーネント、電気制御、安全装置、および操作手順が意図したとおりに機能することを検証します。施設が通常の運用を開始する前に、テストと文書化を完了する必要があります。

コンポーネントレベルのテストと統合テスト

駐車システムのテストには、工場受け入れテスト (FAT)、現場受け入れテスト (SAT)、および統合された動作チェックが含まれます。エンジニアは、駐車と回収のサイクルを完了する前に、モーター、リミット スイッチ、PLC 制御、および車両位置決めシステムを検証します。検出された障害は、最終的に承認される前に修正する必要があります。

負荷テストと安全性準拠

機械式パーキングリフトの安全性試験では、定格吊り上げ能力、構造性能、緊急停止、保護装置が評価されます。テスト手順と負荷は、普遍的な過負荷パーセンテージを仮定するのではなく、該当する規格とメーカーの要件に従う必要があります。

引き継ぎと施設スタッフのトレーニング

駐車システムの引き渡しには、操作マニュアル、電気図面、メンテナンススケジュール、および検査記録を含める必要があります。施設のスタッフは、日常の操作、緊急時の手順、障害の特定、および機器の安全な停止に関するトレーニングを受ける必要があります。手動による回復手順がサポートされている場合は、訓練を受けた権限のある担当者に限定する必要があります。

設置請負業者を選択する: リスク管理とコストのトレードオフ

信頼できる駐車システム設置請負業者を選択するには、技術的経験、プロジェクト管理能力、メンテナンス サポート、設置総コストを評価する必要があります。明確な責任と現実的なスケジュールは、遅延や予期せぬ出費を減らすのに役立ちます。

実証済みの方法論とプロジェクト管理

機械式駐車システムの請負業者は、土木工事、機器の配送、構造組み立て、電気接続、試運転を含む詳細な設置計画を提供する必要があります。購入者は、関連するプロジェクトの経験、エンジニアリング文書、および地元の建設チームとの調整を確認する必要があります。

インストール後のサポートとメンテナンスの SLA

駐車システムのメンテナンス サービスは、機器の寿命を延ばし、予期せぬダウンタイムを削減するのに役立ちます。購入者は、予防保守プログラム、スペアパーツの入手可能性、技術サポート、およびサービスの応答時間を評価する必要があります。明確なサービス レベル アグリーメント (SLA) は、継続的な責任を定義し、期待をサポートするのに役立ちます。

設置およびサプライヤー評価チェックリスト

結論

• 正式な現場実現可能性監査を開始して、構造上の制限、コンクリート スラブの厚さ、ユーティリティの可用性を決定します。

• 詳細なプロジェクトのタイムライン、ガント チャート、および方法論フレームワークを最終候補に挙げられた設置パートナーにリクエストします。

• 稼働時間の保証、緊急対応時間、現地のスペアパーツ在庫に焦点を当てた包括的な SLA 要件文書の草案を作成します。

• 地方自治体当局と早期に連携して、ゾーニング制限と特殊な防火許可要件を計画してください。

よくある質問

Q: 商用 駐車システムの 設置には通常どのくらい時間がかかりますか?

A: タイムラインは複雑さに応じて異なります。単純な 2 レベルの機械式スタッカーの改造には数週間かかる場合があります。大規模な完全自動化された地下システムは、深部掘削、コンクリート養生、機械的組み立て、広範なソフトウェア統合テストを考慮すると、多くの場合 6 ～ 12 か月かかります。

Q: 自動立体駐車システムの電力要件は何ですか?

A: 電力需要は、アクティブなモーターとリフトの数によって異なります。ほとんどの商用システムには、専用の 480V 三相商用電源が必要です。また、地方自治体の送電網の停電時に車両を確実に回収できるように、堅牢なバックアップ発電機と UPS システムを設置する必要もあります。

Q: ベンダーは、設置プロセス中の施設のダウンタイムをどのように最小限に抑えていますか?

A: ベンダーは段階的な建設スケジュールを採用しています。特定のゾーンをバリケードで囲み、既存の敷地の部分的な使用を可能にします。重労働、コア掘削、破壊的な土木作業は、日常の施設運営やテナントのアクセスへの影響を最小限に抑えるために、オフピーク時間や週末に計画されることがよくあります。

Q: 最新のスマート パーキング システムにおけるエッジ コンピューティングの役割は何ですか?

A: エッジ コンピューティングは、リモート クラウド接続に依存するのではなく、オンサイト サーバーを介してローカルでデータを処理します。これにより、ネットワークの遅延が解消され、スムーズな交通の流れに不可欠な瞬時のナンバー プレート認識、迅速なゲート操作、リアルタイムの機械式リフト コマンドが保証されます。

Q: 電気機械式カースタッカーにはどのような安全性準拠基準が適用されますか?

A: システムは、地域の建築基準法および消防法のほか、自動機械式駐車場協会などの組織のガイドラインに準拠する必要があります。主な要件には、物理​​的な落下防止ロック、レーザー安全カーテン、緊急停止回路、特殊な消火統合が含まれます。

Q: EV 充電ステーションを 2 段の機械式スタッカーに統合できますか?

A: はい、EV 充電を統合できます。それには、吊り上げプラットフォームとともに安全に移動する、フェストゥーン ケーブルなどの特殊な柔軟なケーブル管理システムが必要です。複数の充電器の組み合わせによる施設の配電盤の過負荷を防ぐために、動的負荷管理ソフトウェアも必要です。
