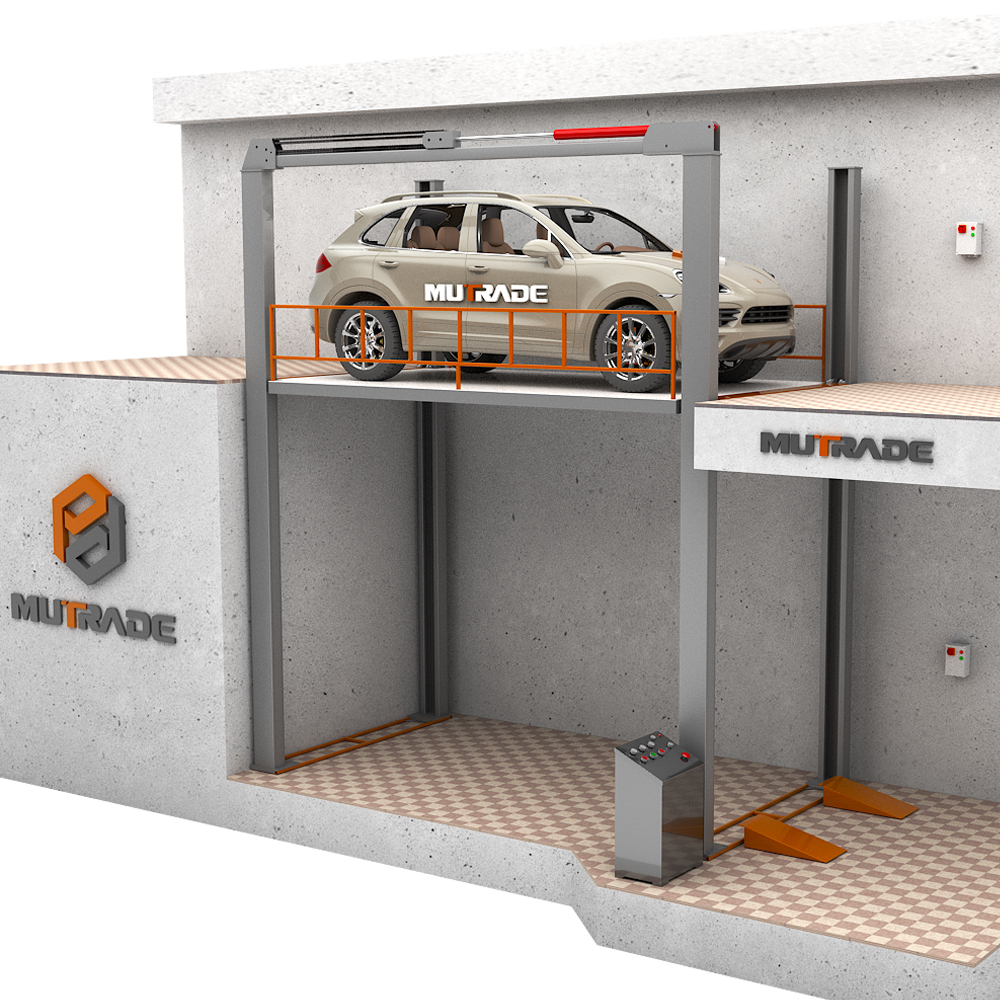

高密度開発では垂直駐車ソリューションへの依存が高まっていますが、交通スループットの計算を誤ると、高級アメニティや商業的必需品が重大な運営上のボトルネックに変わる可能性があります。建築家、開発者、施設管理者は、重量容量と設置面積に重点を置き、時間当たりの車両数 (VPH) という動的な指標を無視することがよくあります。ピーク時の交通量を過小評価すると、路上での行列ができ、ユーザーの不満が生じ、ゾーニングや安全性コンプライアンス違反の可能性が生じます。
理論上の仕様から実際の運用スループットに移行するには、厳密なトラフィック分析が必要です。このガイドでは、実際のサイクル タイムを計算し、システム アーキテクチャを評価し、 施設のピーク需要に合わせた カー エレベーターシステムを指定する方法を詳しく説明します。
目次
サイクル タイムがスループットを決定する: 真の能力は、リフトの機械速度だけでなく、合計サイクル タイム (積み込み、輸送、積み降ろし、戻り) で測定されます。
最大荷重ペナルティ: カーエレベータを最大耐荷重で運転すると (たとえば、10,000 ポンドの定格リフトで 10,000 ポンドの車両を常に持ち上げるなど)、性能が低下し、サイクル時間が増加する可能性があります。
システム アーキテクチャが重要: 油圧システムは、低層、交通量の少ない用途ではコスト効率が高くなりますが、高スループット、高層の需要には牽引システムまたは複数車両システムが必須です。
ステージングが重要: エレベーター ホールのサイズと待機スペースは、交通量のピーク時に車両の合計最大収容人数の少なくとも 50% を収容できるように設計する必要があります。
メーカーが提供する理論上のエレベーター速度が現実のスループットを反映していることはほとんどありません。意思決定者は、運用ループ全体を計算して、実際の時間当たりの車両数 (VPH) を決定する必要があります。巻上げ機構のフィート/分 (FPM) またはメートル/秒 (m/s) の定格のみに依存すると、容量に対する誤った認識が生じます。現場での人間の行動、機械的な順序、物理的な配置を考慮する必要があります。
単一の完全なサイクルは、いくつかの異なるフェーズで構成されます。各フェーズにより、合計ループに秒が追加されます。変数が 1 つでも欠けていると、トラフィック モデル全体が歪められます。サイトを評価するときは、その動きを 5 つの具体的なアクションに分類します。
積載/入場時間: ドライバーが整列し、客室に入り、車両を固定するのに必要な時間。キャビンの幅、アプローチ角度、照明がこの指標に大きく影響します。昇降路のドアに直接つながる急なスロープがあるため、ドライバーは這うようにして移動しなければならず、大幅な遅れが生じます。
ドアの操作: 移動の両端で頑丈な安全ドアが開閉する時間。産業用二分割ドアは、その質量と安全センサーの要件により、標準的な乗客用エレベーターのドアよりもゆっくりと動きます。
通過時間: フロア間の機械的な移動時間。これには、可変周波数駆動 (VFD) の加速曲線、最高速度、および着地時にプラットフォームを完全に水平にするために必要な減速曲線が含まれます。
荷降ろし/退出時間: 車両が安全にキャビンから出て、すぐに待機エリアを通過するまでの時間。出口通路が狭い場合、ドライバーは乗り場でエレベーターを掴んで躊躇してしまいます。
戻り/リセット時間: 空のエレベータが次の車両を受け入れるために主積載フロアに戻るまでの時間。
建物の現実的な交通モデルを確立するには、次の一連の計算を正確に実行します。
メーカーの FPM 定格とシャフトの合計垂直上昇に基づいて、片道トリップの機械的通過時間を決定します。
出発階と到着階の両方のドアの開閉時間を追加します。
ステージングエリアの回転半径に基づいて、積み下ろしの人的要因を見積もります (通常、1 回の操作につき 15 ～ 25 秒)。
これらの値を合計して、ロードされた旅行の合計時間を見つけます。
空の帰りの旅行時間を計算します (交通機関とドアの操作を加えたもの)。
ロードされたトリップ時間と空のリターン時間を加算して、合計サイクル時間を秒単位で確立します。
3,600 (1 時間当たりの秒数) を合計サイクル時間で割って、シャフトごとの理論上の最大 VPH を求めます。
0.80 の効率乗数を適用して、キーの落下、センサーのトリップ、ドライバーの躊躇などの現実世界の変数を考慮します。
サイクルタイムの内訳とインパクトファクター
運用段階 | 推定時間 (秒) | スループットに対するインパクトファクター |
|---|---|---|
車両の進入と進入 | 15～25 | 高 (ドライバーのスキルとアプローチアングルに応じて) |
ドアが閉まるシーケンス | 8～12 | 低速（機械速度固定） |
垂直交通（2階建て） | 20～40 | 中 (ドライブの種類と負荷によって異なります) |
ドアを開けるシーケンス | 8～12 | 低速（機械速度固定） |
車両の出口と通行許可 | 10～20 | 中 (出口経路のレイアウトによって異なります) |
空の帰りのトランジット | 15～30 | 低 (多くの場合、ペイロードがなければ高速になります) |
グループ化されたシステムでは、処理能力は後続の 2 台の車両が積み込みベイに到着するまでの時間間隔に大きく依存します。この間隔は、システム全体の平均サイクル時間を決定します。ステージング領域が両方のシャフトに同時に供給できない場合、2 番目のシャフトを追加してもスループットが厳密に 2 倍になるわけではありません。複数車両システムの交通分析では、配車アルゴリズムの同期をマッピングする必要があります。 1 つのシャフトでのサイクル タイムが長いと、特に特定のドアが開くのを待っている間に車両が主要なアクセス 車線をブロックしている場合、グループ全体で連鎖的な遅延が発生します。
機械システムが異なれば、交通流プロファイルも大きく異なります。間違った駆動機構を選択すると、建物をどれだけ適切に設計したとしても、最大のサイクル効率が制限されます。指定されたドライブが実際の毎日のデューティ サイクルを処理できないために、プロジェクトが試運転フェーズで失敗することがわかります。
油圧システムはポンプを利用して流体をシリンダーに押し込み、プラットフォームに取り付けられたピストンを上昇させます。これらは設置が簡単で、頭上機械室の要件がないため、低層市場を支配しています。
スループット プロファイル: これらのシステムは、転送速度が遅いのが特徴です。 2 ～ 4 つのストップを伴う低層アプリケーションに最適です。個人住宅のガレージや小規模のブティック ディーラーなど、交通量が少ない環境から中程度の環境に完璧に適合します。
容量の現実: ほとんどの標準的な商用油圧プラットフォームは、車両 1 台あたり約 7,000 ポンドのベースラインをサポートするように設計されています。メーカーはアップグレードすることができますが、油圧流体力学によって厳しい現実が決まります。荷重が重いと圧力要求が増加し、持ち上げ速度にわずかに影響を与える可能性があります。液体の粘度は温度や連続使用により変化します。朝の混雑時には作動油が加熱し、レベリング精度が変化し、システムが補正するためサイクルタイムが延びる可能性があります。
ピットとスペースの要件: 地中油圧システムではジャッキ穴を深く掘削する必要があるため、岩盤や高地下水面にぶつかると現場の準備が複雑になります。穴のないデュアル ジャッキ システムでは深い穴あけは不要ですが、キャビンの両側にピストンを収容するために幅広のシャフトが必要です。
牽引システムには、カウンターウェイトを備えた電気モーターによって駆動されるスチール ロープまたはポリウレタン コーティングされたベルトが使用されます。中高層ビルにおける高性能垂直搬送の標準となります。
スループット プロファイル: トラクション ドライブは、より高い速度とより速い加速/減速プロファイルを実現します。これらは、車両の高速移動が厳しい運用要件となる中高層アプリケーションや高頻度の商業用途に最適です。
効率: カウンタウェイト システムにより、車両の重量に関係なく、より安定したサイクル タイムが可能になります。モーターはキャビンの荷重とカウンターウェイトの差を持ち上げるだけであるため、キャビンにコンパクトカーを積んでいても、重い SUV を積んでいても、輸送速度は安定しています。
構造上の要求: これらのシステムには、堅牢なオーバーヘッド サポートまたは複雑な吊り下シーブの配置が必要です。建物の構造用鋼は、機械、満載のキャビン、およびカウンターウェイトの動的荷重を同時に処理する必要があります。
単一のシャフトでは VPH の需要を満たすことができない場合、開発者は、道路レベルの交通渋滞を防ぐために、グループ化または自動化されたアーキテクチャに目を向ける必要があります。
高度な交通処理: 複数の車両をローカライズされたグループで使用することで、待ち時間が大幅に短縮されます。配車管理者は、交通量の急増を予測して、需要の高いフロアに空のキャビンを配置します。
シャフトの制限: 従来の 1 つのシャフトに 3 台以上の車両を配置すると、交通処理効率が低下することに直面します。複雑なロープと安全分離要件により、標準的な車両リフトではシャフトごとに複数のカーを使用する設計は現実的ではありません。
ロープレスおよび連続ループのイノベーション: 極度の高密度プロジェクトの場合、自動ロープレス システムまたは連続ループ車両リフトが乗客を車両から切り離します。パターノスターと同様に、これらのシステムにより、人による積み下ろしの遅延が解消されます。無人搬送車 (AGV) または機械式パレットが車を移動させ、ドライバーの躊躇を完全に排除して VPH を最大化します。
最新の車両の物理的重量は、エレベーターの性能とライフサイクルに影響を与えます。大型電気自動車 (EV) の急速な導入により、開発者はベースラインの容量要件を再考する必要があります。 5 年前に仕様化されたシステムが EV 移行向けに設計されていなかった場合、すでに時代遅れになっている可能性があります。
標準的な住宅用エレベーターは通常、約 2,000 ～ 3,000 kg (4,400 ～ 6,600 ポンド) をサポートします。これはほとんどのセダンと軽 SUV に対応します。商用要件では、継続的な高負荷サイクルが必要です。商業施設は、配送用バン、大型高級 SUV、大型バッテリー電気自動車を、システムに負担をかけずに収容できる必要があります。商用リフトは多くの場合、4,000 kg (8,800 ポンド) から始まり、徐々に増加します。最新の電気トラックは重量が 7,000 ポンドを軽く超える可能性があり、標準的な家庭用リフトでは安全な作業荷重を超えています。
リフトを最大定格能力で継続的に動作させると、リフト時間が遅くなり、コンポーネントの摩耗が促進されます。 10,000 ポンドの車両をちょうど 10,000 ポンドの定格のリフトに乗せると、システムは 100% の負荷で動作します。これにより、エラーの余地はゼロになります。
油圧システムの場合、ポンプを絶対限界まで押し上げると過剰な熱が発生します。温度センサーは損傷を防ぐためにポンプ速度を抑制し、サイクルタイムの移行フェーズを延長する場合があります。バルブが極端な圧力差に対処するのに苦労するため、レベリングプロセスも遅くなります。トラクション システムの場合、最大負荷により可変周波数ドライブ (VFD) とブレーキ機構に負担がかかり、確実に水平停止するための減速曲線が長くなります。
予想される最も重い車両よりも 20 ～ 30% 高い耐荷重を指定します。このバッファは最適なサイクル速度を維持し、サーマル スロットルを防止し、メンテナンスのダウンタイムを削減します。最大容量の 70% で動作するシステムは、100% の容量で苦労しているシステムよりも常に優れたパフォーマンスを発揮します。また、ホイストロープ、シーブ、油圧シールの寿命も延びます。

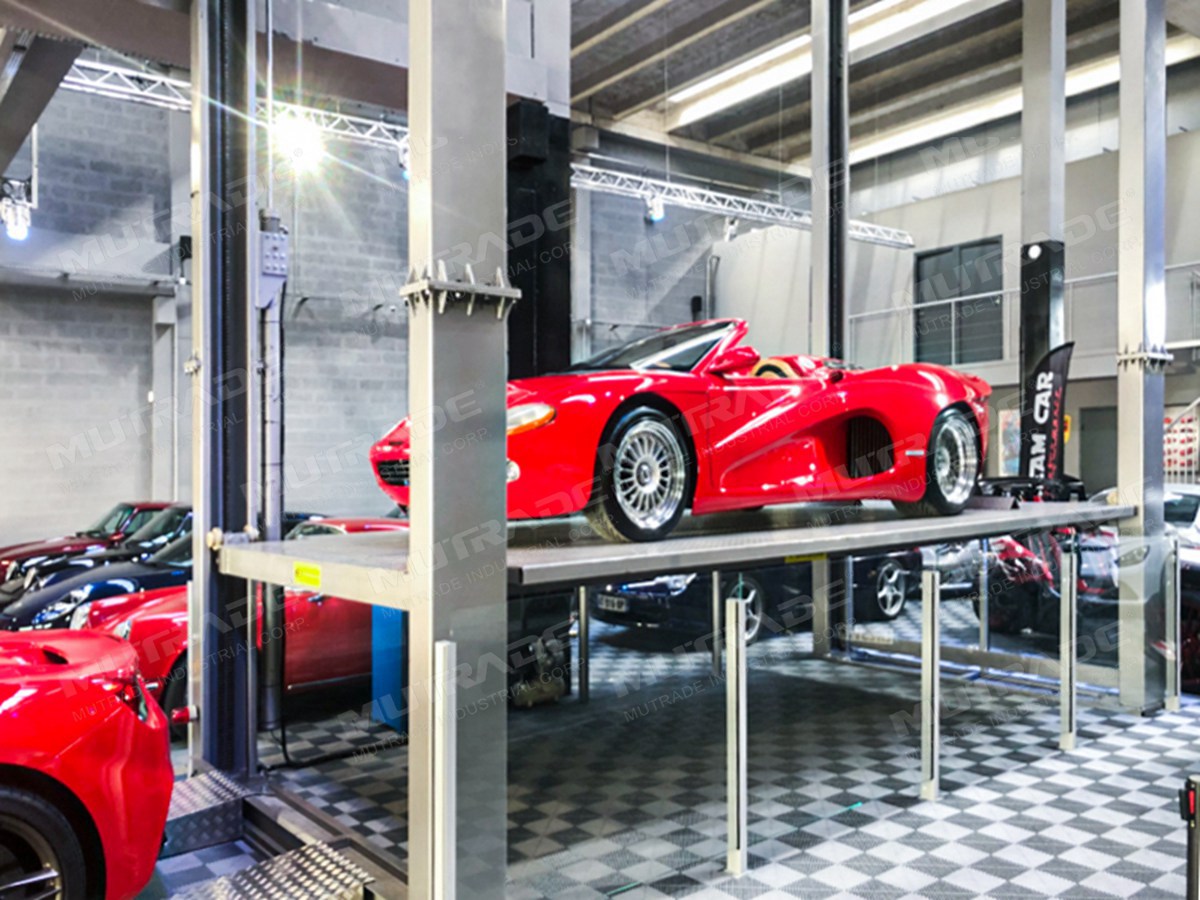

高速垂直搬送システムであっても、周囲の施設構造がボトルネックになってしまっては意味がありません。スループットは、車両がいかに早くリフトにアクセスしてエレベータを通過できるかに大きく依存します。高級エレベーターでは、不適切な設計の地下スロープと狭い回転半径がボトルネックになっているのをよく見かけます。
ステージング領域は VPH に直接影響します。車両が安全に列を作ることができない場合、交通は道路に溢れ、深刻な自治体や運営上の問題を引き起こします。
技術的要件: エレベーター ホールは、かごの合計最大収容人数の少なくとも 50% を収容できる十分な大きさでなければなりません。施設で 15 分間のピーク時間帯に 40 台の車両が退出することが予想される場合、ステージング エリアは歩行者通路や非常口を塞ぐことなく、オーバーフローに対応する必要があります。
スイープ パス分析: 車両ごとに必要な特定の平方フィートと回転半径を計算する必要があります。ドライバーは、多点旋回を実行せずに車両を客室ドアと位置合わせするのに十分なスペースを必要とします。タイトなアプローチでは、読み込みフェーズに数秒の時間がかかり、サイクル タイムの計算が台無しになります。標準の AASHTO 車両テンプレートを使用して、設計段階で正確なタイヤ パスをマッピングします。
交通量は 1 日を通して均等に流れるわけではありません。建物の使用例に基づいて、特定の方向のスパイクを処理するようにシステムを設計する必要があります。
住宅: 住宅用タワーでは、朝に大量の退出があり、夕方には大量の入場が発生します。システムは、集中的な一方向のトラフィック スパイクに対処する必要があります。配車アルゴリズムでは、空のキャビンを朝は上層階に、夕方は地上階に駐車して、空の帰りの通過時間をゼロに短縮する必要があります。
商業/ディーラー: ディーラーと公共のガレージでは、1 日を通して継続的な双方向の交通が発生します。システムは、ステージングエリアでデッドロックを引き起こすことなく、同時に上下に移動する車両を効率的に管理する必要があります。
キャビンの構成により、荷降ろし段階の速度が決まります。ドライブスルーキャビンには両端にドアがあります。ドライバーは前方に進入し、前方に降車します。これにより、逆転操作が不要になり、サイクル時間が大幅に短縮されます。
ドライブイン/リバースアウトキャビンでは、ドライバーはエレベーターから後退する必要があります。後退は本質的に遅くなり、事故が発生しやすくなります。ドライバーは躊躇し、バックカメラに頼り、慎重に移動します。この 1 つの設計の選択により、各サイクルに 15 ～ 20 秒の時間が追加される可能性があります。建築上の制約が許す限り、VPH を最大化するためにドライブスルー キャビン構成を義務付けます。
表: キャビン構成がサイクルタイムに与える影響
キャビン構成 | 平均終了時間 | 事故リスクプロファイル | 全体的な VPH への影響 |
|---|---|---|---|
ドライブスルー（前後ドア） | 5～10秒 | 低 (前進のみ) | スループット能力を最大化 |
ドライブイン / リバースアウト | 20～35秒 | 高 (死角、センサーへの依存) | スループットを最大 25% 削減 |
高密度の車両輸送には重大な運用リスクが伴います。不適切な容量計画や単一障害点設計により、建物が麻痺する可能性があります。防御戦略をコア アーキテクチャに組み込む必要があります。
単一の大容量シャフトに依存すると、災害が発生します。そのユニットにメンテナンスが必要な場合、または機械的な故障が発生した場合、車両の動きが完全に停止します。住民は仕事に出かけることができず、商業在庫が滞ってしまいます。
可能な限り、単一の巨大なシャフトではなく、デュアル シャフトを指定してください。 2 つの独立したシステムが不可欠な冗長性を提供します。一方がオフラインになっても、もう一方は建物のトラフィック フローの 50% を維持します。また、必須のメンテナンス中には、厳密なトラフィック ルーティング プロトコルを開発する必要があります。中断を最小限に抑えるために、日常のサービスはオフピーク時間帯 (通常は午前 2 時から午前 5 時の間) にのみスケジュールしてください。
車両リフトは建物の構造に大きな動的荷重を加えます。エンジニアリング チームは、積載時や緊急ブレーキ時に発生する衝撃力を考慮する必要があります。
動的荷重: 建物の構造工学が重機の高周波サイクルに対処できることを確認します。ピット床に荷重を伝達する 7,000 ポンドを超える油圧システムには、標準の psi 定格を超える強力な鉄筋コンクリートが必要です。牽引システムは荷重を頭上機械室またはガイド レールに伝達するため、レールのたわみを防ぐために堅牢な構造用鋼の統合と正確なブラケット間隔が必要です。
消防法と出口: 地域の消防法に従うことが必須です。人が乗っている車両リフトには、特定の緊急脱出機能が必要です。これには、バッテリーバックアップの降下システム、緊急通信装置、および客室内消火装置の統合が含まれます。全米防火協会 (NFPA) の基準、特に立坑内へのスプリンクラーの設置に関する基準に適合しない場合、許可段階でプロジェクトが停止します。
カーエレベーターの交通能力は、機械的な速度や重量制限だけで評価することはできません。それには、サイクル タイム、人的要因、ステージング アーキテクチャの総合的な計算が必要です。ロード、アンロード、ステージングの各フェーズを無視すると、表面上は優れているように見えても、実際には機能しないシステムが作成されます。
システムを選択するときは、厳密な候補リストのロジックに従ってください。機械室のスペースが確保できる低層、低頻度の用途には油圧システムを選択してください。ピーク時の VPH が厳格な運用要件であり、大量の EV 交通が予想される高層、高密度の住宅、または商業プロジェクトでは、トラクションまたはデュアルシャフト構成をお選びください。
次の手順を実行して、垂直輸送戦略を完成させます。
専門のエレベーター コンサルタントを雇って、正確なフロア プランに基づいてサイト固有の交通分析を実行します。
建物の占有タイプと地域の交通パターンに基づいて、正確なピーク時間の需要を計算します。
アーキテクチャの青写真を完成させる前に、予備的なステージング エリア要件の草案を作成し、スイープ パス解析を実行します。
熱スロットルや機械的負担を防ぐために、予想される最も重い車両荷重よりも少なくとも 20% 高い重量容量バッファーを指定してください。
A: 標準的な一軸システムは通常、1 時間あたり 20 ～ 30 台の車両を移動させます。これは、積み込み、垂直輸送、荷降ろし、および往復を含む合計サイクル時間に完全に依存します。マルチシャフト システムまたは自動連続ループにより、このベースラインが大幅に増加する可能性があります。
A: サイクル タイムは、車両の進入時間、ドアの閉まり、機械的な通過時間、ドアの開放時間、車両の降車時間、および空の状態で戻る通過時間など、すべての動作フェーズの時間を加算することによって計算します。 3,600 秒をこの合計サイクル タイムで割ると、1 時間あたりの理論上の最大車両が得られます。
A: はい、特に油圧システムではそうです。最大重量容量に近い状態で動作させるとポンプへの圧力が増加し、サーマルスロットルが発生して輸送速度が遅くなる可能性があります。トラクション システムは、カウンターウェイトのおかげで重量の変化にうまく対処しますが、極端な負荷は依然としてブレーキおよびレベリング コンポーネントに負担をかけます。
A: 住宅用システムは通常 2,000 ～ 3,000 kg をサポートし、1 日のサイクル数が少ない標準セダンおよび軽量 SUV 向けに設計されています。商用システムは、継続的で高負荷な使用向けに設計されており、配送用バン、大型電気自動車、一定の双方向交通に対応できるよう、多くの場合 4,000 kg から始まります。
A: 施設設計ガイドラインでは、エレベーター ホールまたは中継エリアは、ピーク時にかごの合計最大収容人数の少なくとも 50% を収容できる十分な大きさでなければならないと規定されています。また、多点旋回を行わずに車両が整列するのに十分な回転半径を確保する必要もあります。
A: ほとんどの場合、1 台の高速エレベーターよりも 2 台の低速エレベーターの方が優先されます。デュアルシャフトは重要な冗長性を提供します。 1 台のユニットでメンテナンスが必要になったり故障した場合でも、2 台目のユニットが車両の建物への出入りを確保し、完全な動作麻痺を防ぎます。
